Ravetti STOP/SYSTEM™

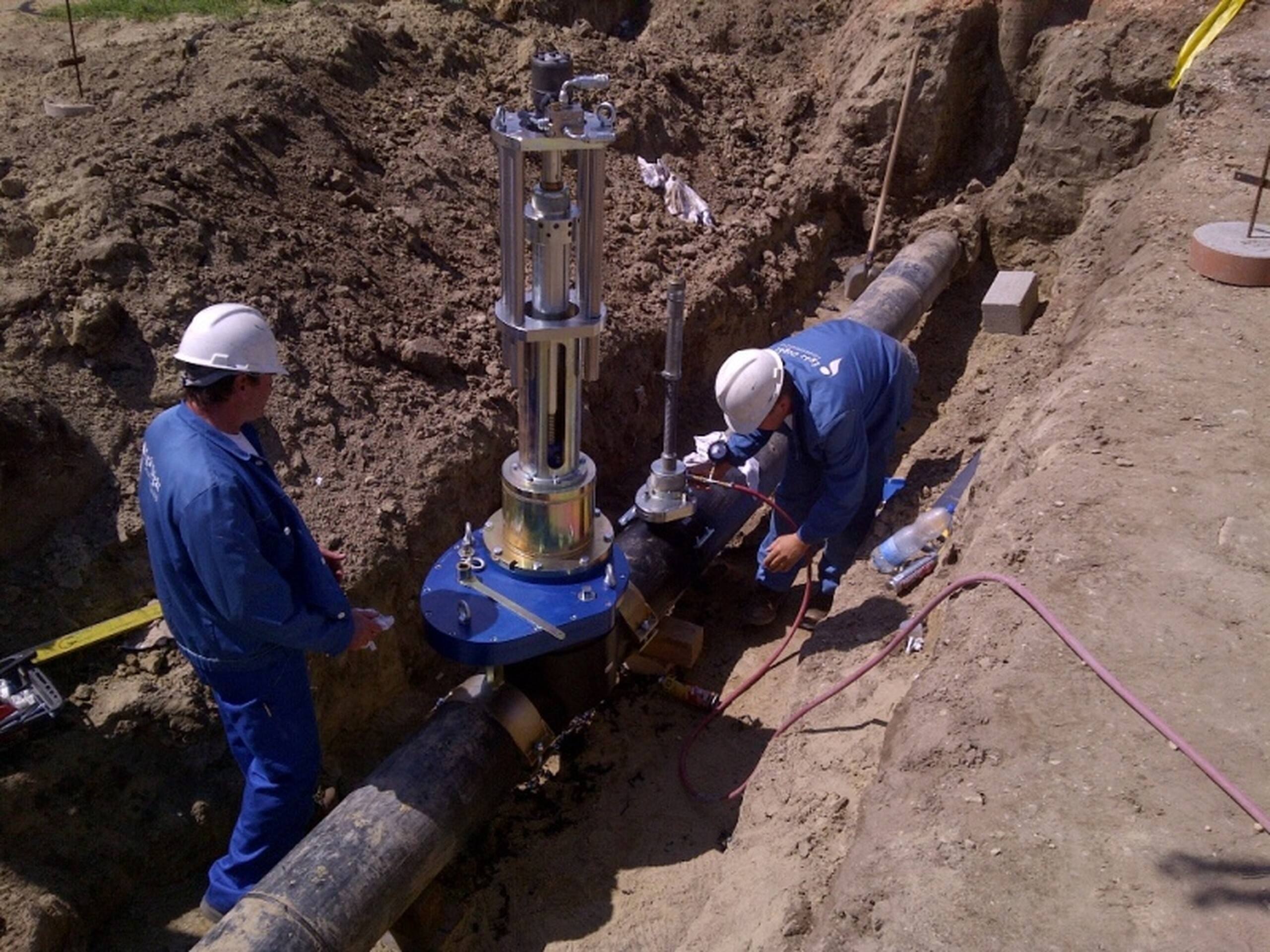

Ravetti STOP/SYSTEM™ slúži na odtlakovanie a premostenie plynového, olejového alebo vodovodného potrubia. Umožňuje tak zabezpečiť odstávku plynovodov v požadovanej časti siete bez prerušenia dodávky plynu (vody, ...). Systém rieši bezpečnostný problém spojený s odstávkou dodávkových sietí.

Ravetti02

Náš patentovaný systém STOP/SYSTÉM™ je výsledkom štyridsiatich rokov našich skúseností v rámci firmy Ravetti a je navrhnutý tak, aby umožnil spoľahlivé zásobovanie odberateľov zemného plynu.

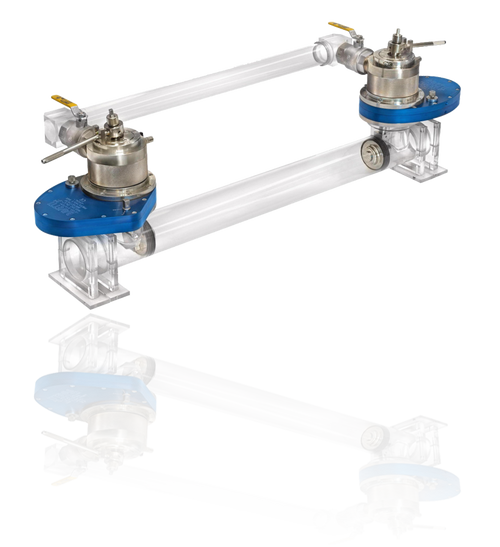

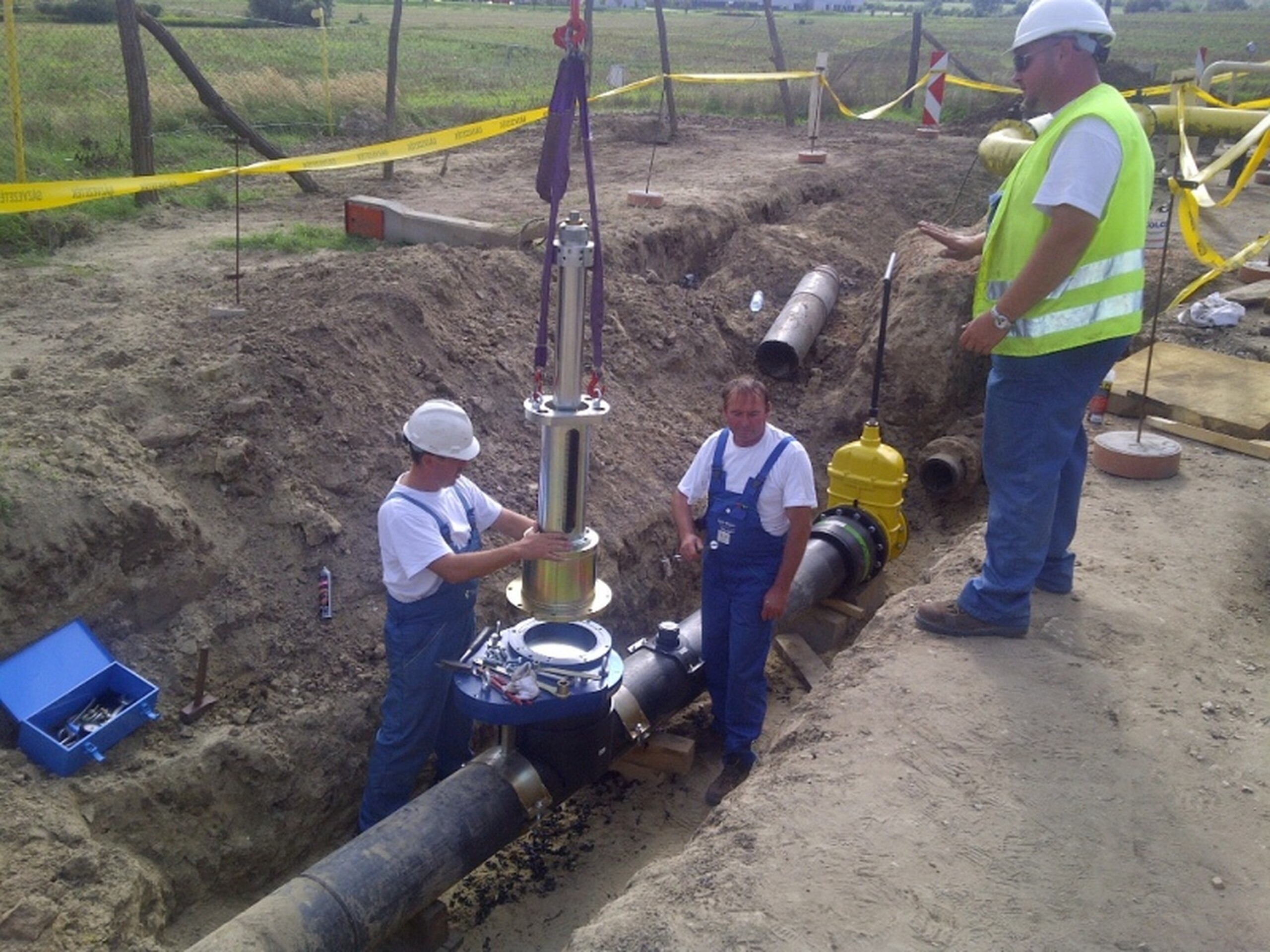

Súčasťou nariadenia je ochodza, ktorá zabezpečuje premostenie odstavenej časti siete (viz obrázok)

Stop/systém prináša najmä nasledujúce výhody:

  • maximálna bezpečnosť
  • neprerušené zásobovanie
  • jednoduchá obsluha a potreba malého výkopu
  • rýchle využitie zariadení pre riešenie núdzových stavov a nízke prevádzkové náklady

Tento systém je možné aplikovať na:

  • kovové aj plastové rozvody
  • rozvodové siete plynu, vody, oleja, ...
Pro plastSTOP_SYSTEM ST su tuboRavetti13Ravetti16Model 2 - ocel DN125 - DN200 PN 5STOP_SYSTEM PN 24_1


Video - plyn

Video - voda


Materiály na stiahnutie


Hlavné komponenty STOP/SYSTEM™

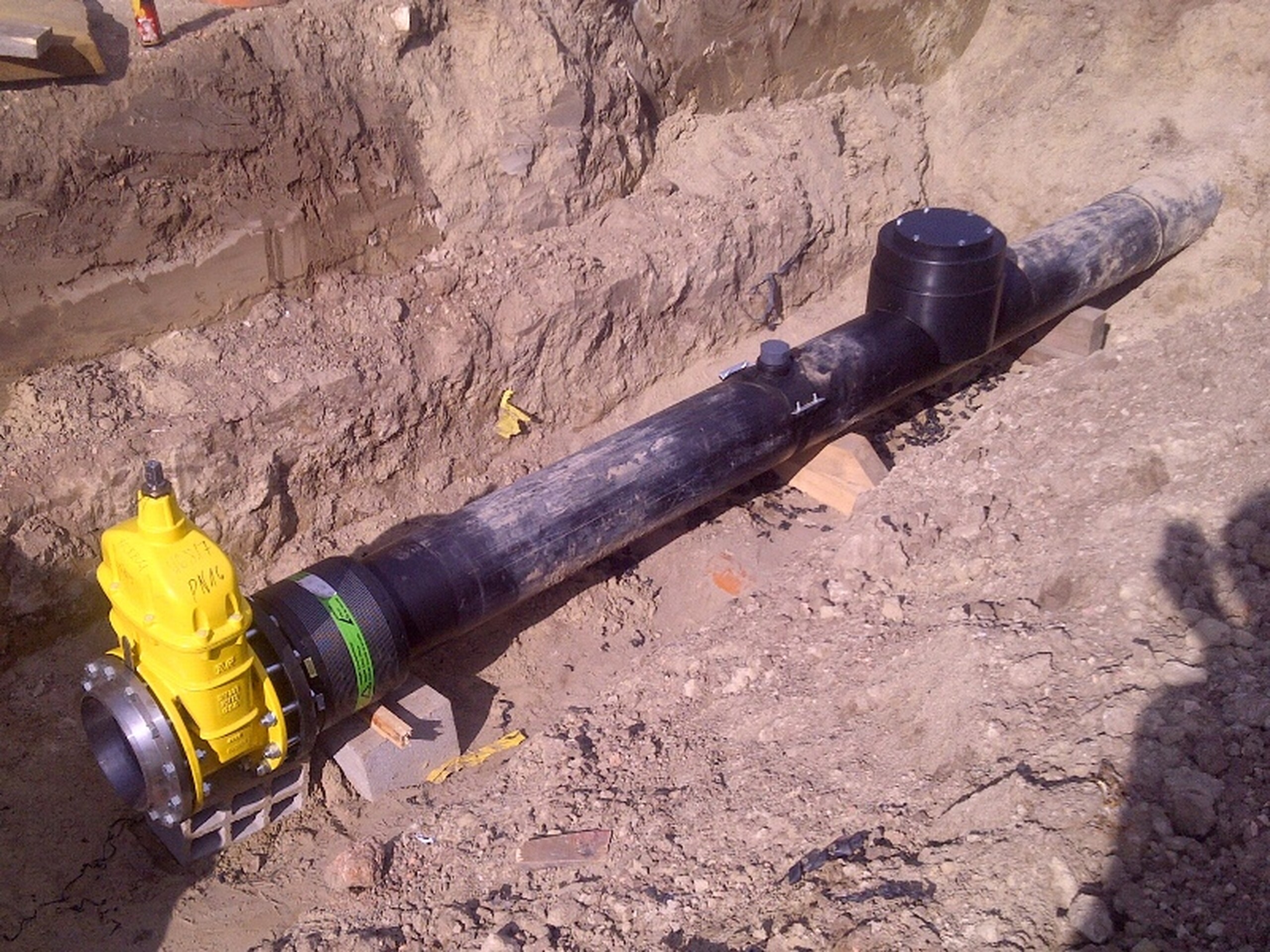

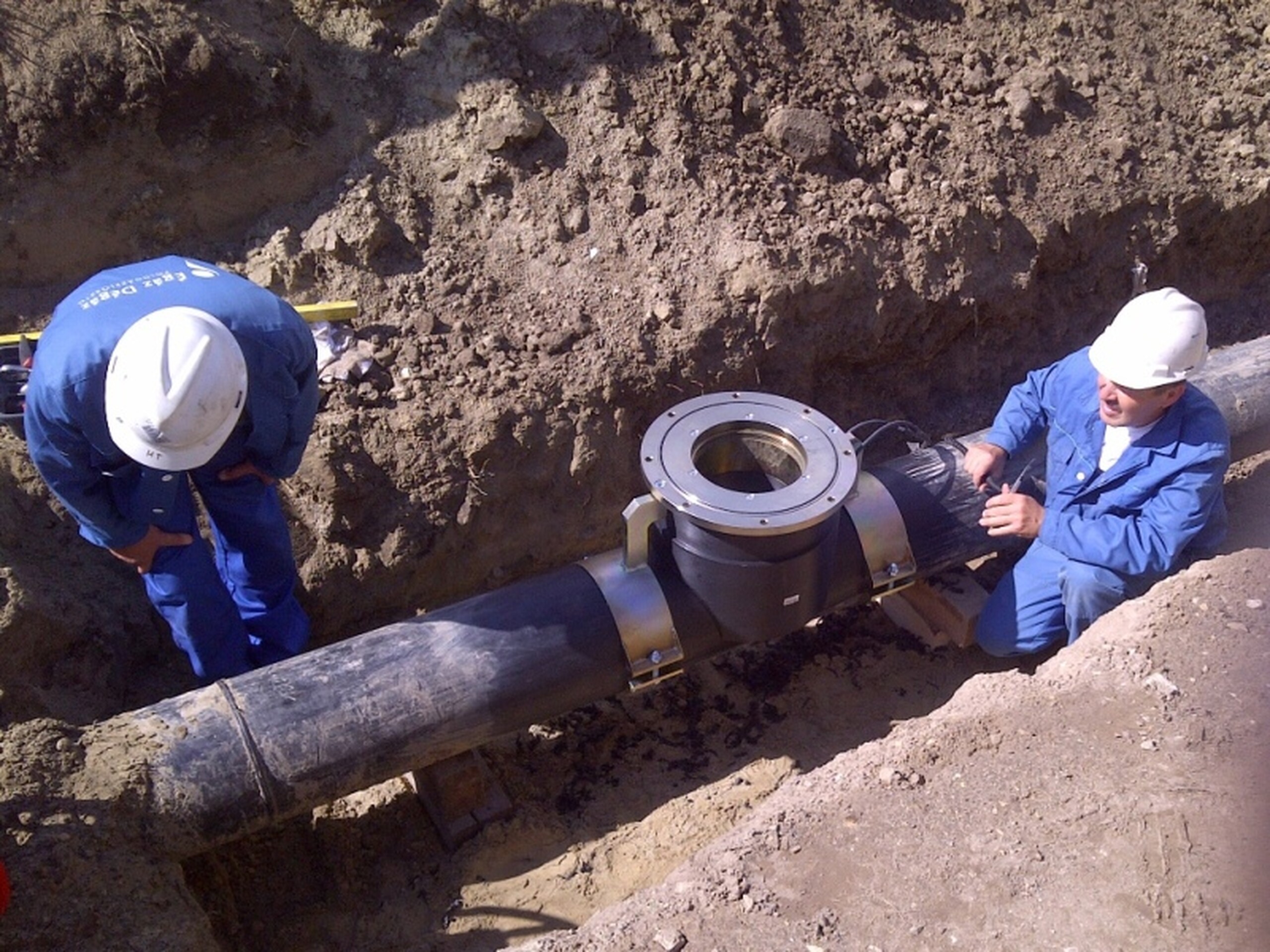

Navarovacie hrdlo sa dodáva v takom stave, aby ho bolo možné ihneď navariť bez ďalších úprav na potrubí. Vnútorná skrutkovacia zátka sa po ukončení prác zaskrutkuje do hrdla tvarovky a prekryje sa ďalšou ochrannou skrutkovacou zátkou. Takto je zabezpečená aj možnosť opakovaného vstupu do potrubia.

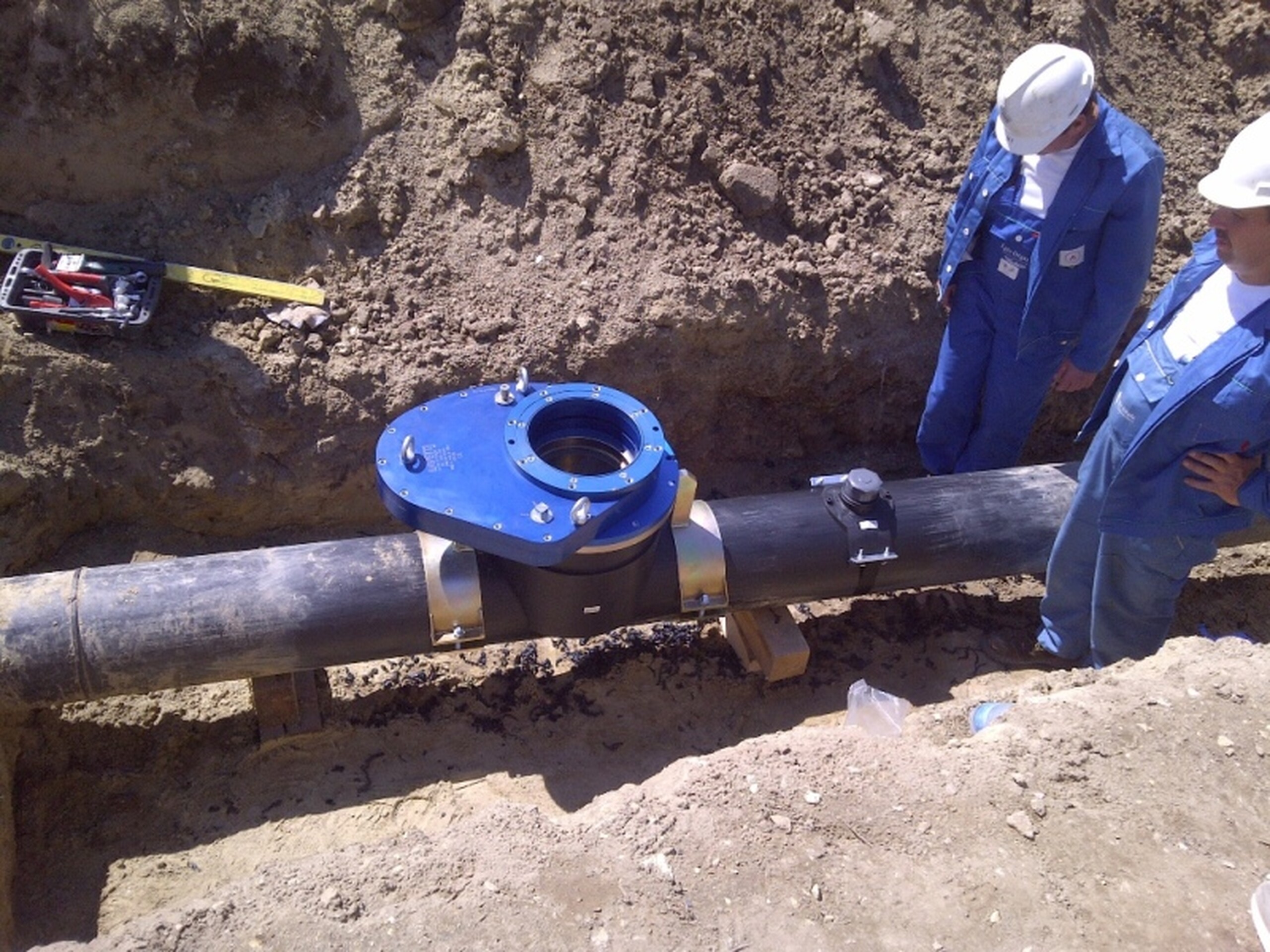

Sendvičový uzáver zabezpečuje prepojenie medzi hrdlom tvarovky a vlastným uzatváracím alebo vŕtacím zariadením. Vyrába sa z ľahkej prevažne hliníkovej zliatiny. Je vybavený odvzdušňovacím ventilom.

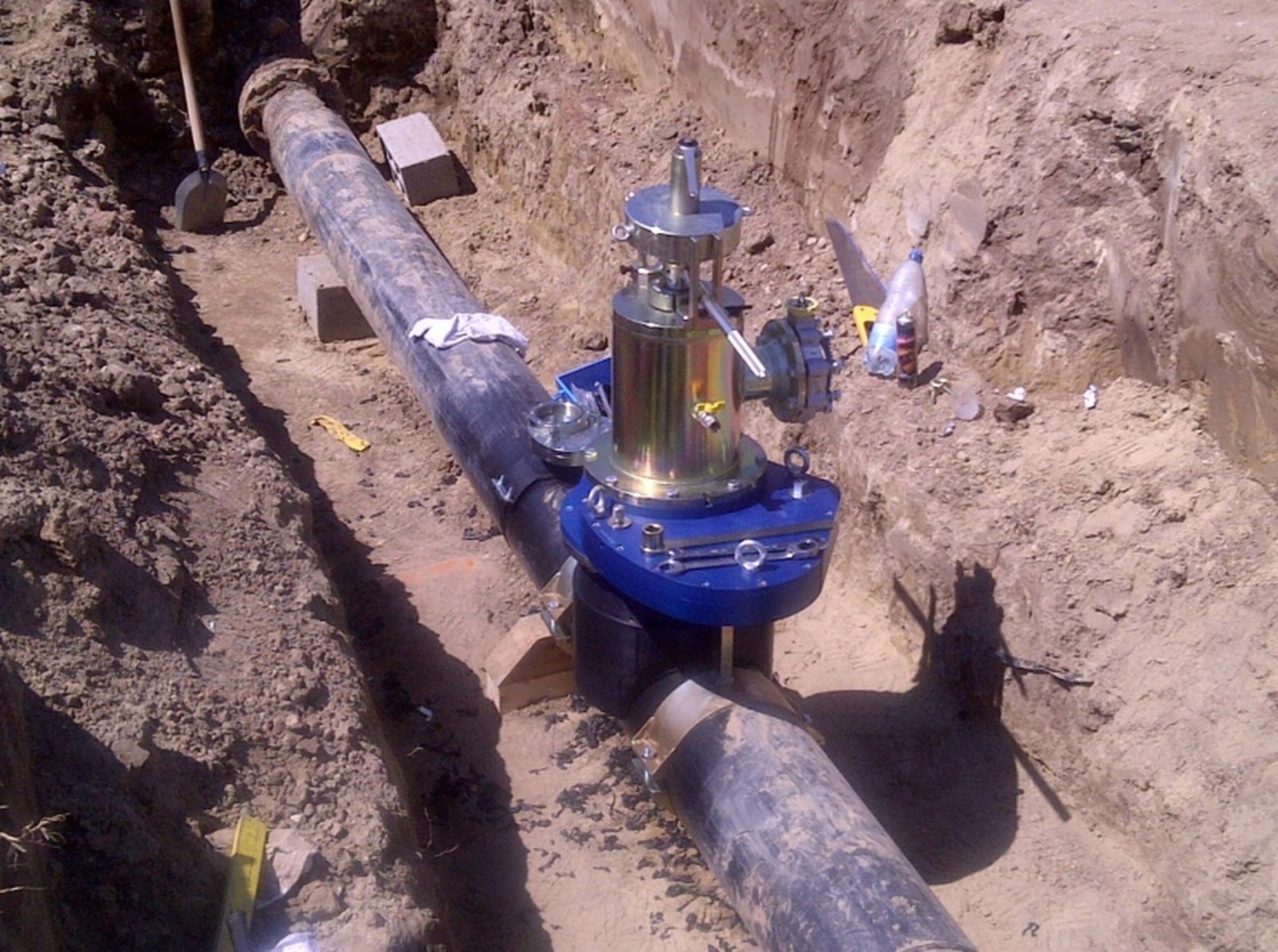

Zatvárací zvon sa montuje na sendvičový uzáver a centrálnej časti je umiestnený ovládací systém tesniacej zátky. V prípade menších dimenzií a tlakov sa uzatváranie zátky ovláda manuálne, pri vyšších prevádzkových tlakoch a dimenziách je ovládanie zabezpečené hydraulikou.

Tesniacu zátku tvorí rozširujúca gumová obruč, ktorá zabezpečuje maximálny kontakt so stenou potrubia. Tento tesniaci blok je tesniacim hriadeľom spojený s vonkajším ovládaním. Pomocou tohto hriadeľa je možné ovládať rozťažnosť tesniacej zátky.

Vŕtacie zariadenie umožňuje bezpečné prevŕtavanie steny potrubia bez úniku plynu. Potrebné pílové frézy sa dodávajú v rôznych dimenziách, kde pre uľahčenie prác odporúčame tlakový alebo hydraulický pohon.


Bezpečnosť je hlavnou funkciou, na ktorú bol kladený dôraz počas vývoja celého zariadenia.

Malé úniky plynov sú bežné počas väčšiny prác a sú spôsobené:

  • širokou toleranciou vnútorných priemerov potrubia
  • pozdĺžnym zváraním
  • neodstránenými okovinami

Náš zátkový uzatvárací mechanizmus je výsledkom 40-ročných skúseností v oblasti potrubnej techniky. Umožňuje bezpečné vykonávanie prác s veľkými toleranciami vnútorných priemerov potrubia. Trapézové sekcie gumového tesniaceho krúžku je možné rozširovať alebo komprimovať proti vnútornej strane potrubia pomocou rozsiahlej kontaktnej oblasti, čo umožňuje významné potlačenie možného úniku plynu.

Neprerušené zásobovanie plynom

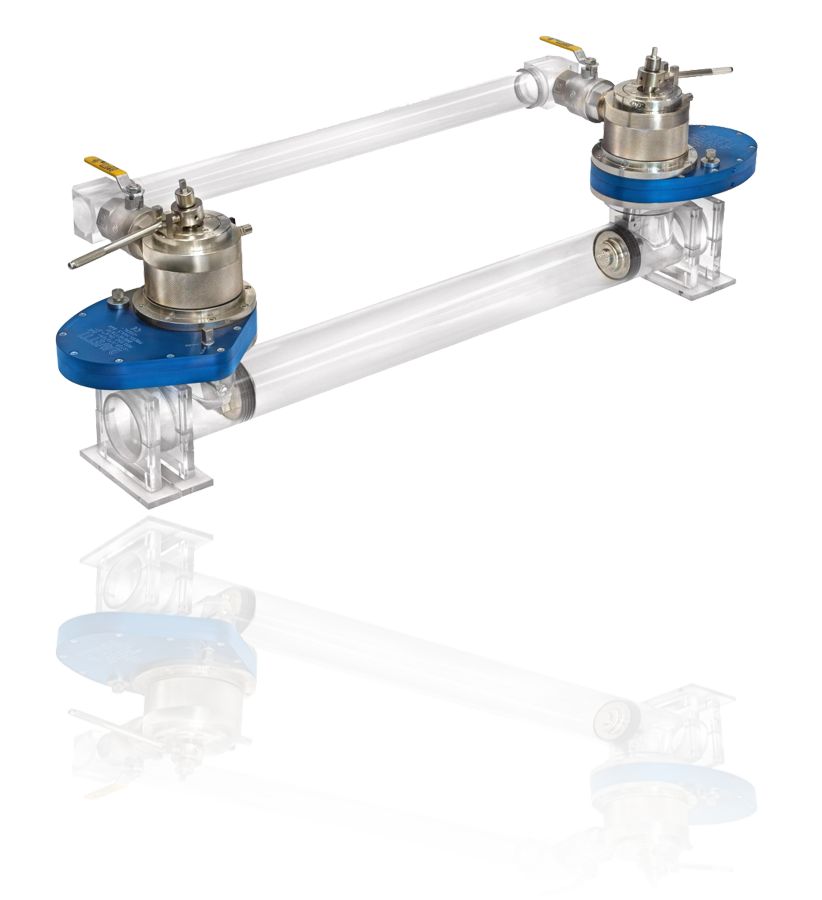

Je vyriešené pomocou tzv. ochodzovej súpravy, kde sa medzi uzatváracie komory pripojí náhradné potrubie, ktoré zabezpečuje zásobovanie plynom na prerušenej časti potrubia.

Jednoduchá obsluha a potreba malého výkopu. Pri práci s potrubím je zväčša k dispozícii veľmi málo priestoru, preto je pre nás jednoduchá montáž a manipulácia so zariadením prioritou. Z toho taktiež vyplývajú aj nižšie nároky na konštrukciu ochodze.

Mimoriadne udalosti vyžadujú okamžité nasadenie a malý počet osôb nutný k obsluhe zariadenia umožňuje ponúknuť našim zákazníkom konkurenčné výhody.
